Водители и механики нередко сталкиваются с ситуацией: тормоз полуприцепа не отпускает, не срабатывает или постоянно травит воздух. Первая мысль - заменить тормозную камеру (цилиндр). Однако в большинстве случаев проблема кроется не в камере, а в других элементах пневмосистемы полуприцепа. Бессистемная замена узлов без диагностики приводит к лишним затратам, простою техники и повторным обращениям в сервис. В этой статье мы разберем, как точно определить, когда виновата именно камера, а когда нужно искать неисправность в клапанах, трубках или энергоаккумуляторе.
Устройство тормозной камеры: почему она выходит из строя

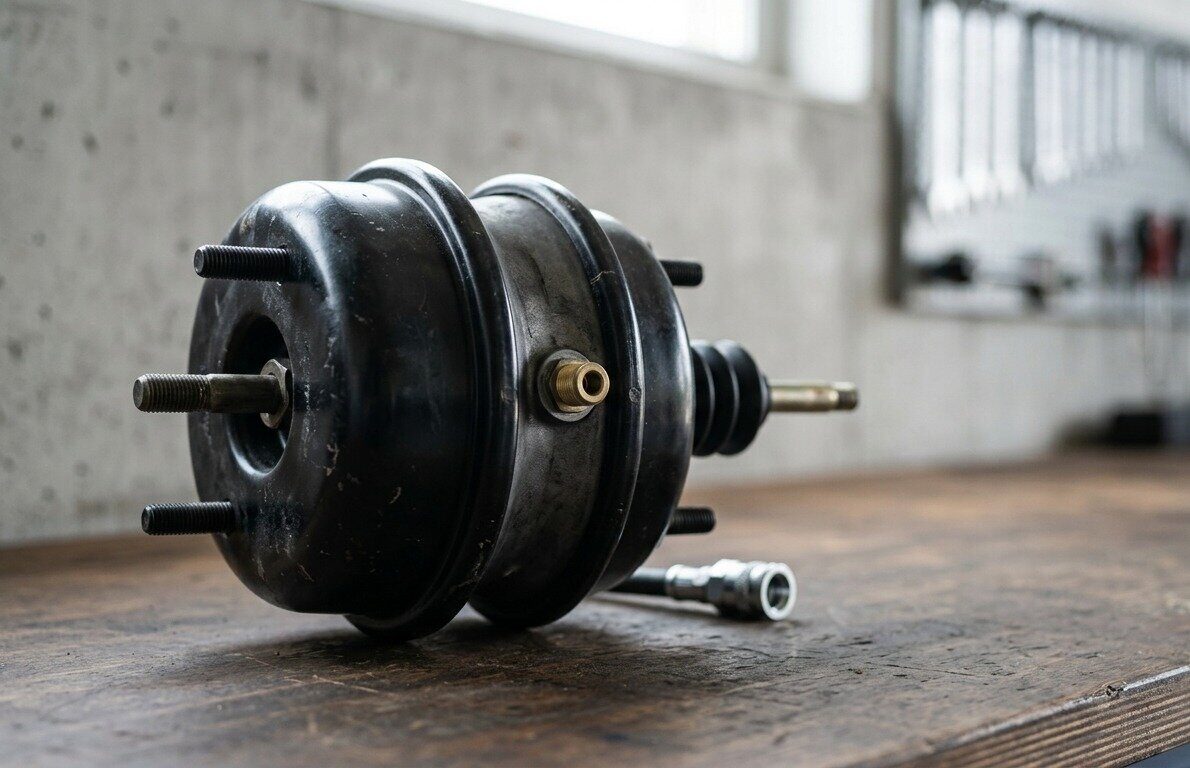

Пневматическая тормозная камера - простой, но ответственный узел. При подаче сжатого воздуха диафрагма перемещает шток, который через регулировочный рычаг разжимает тормозные колодки. При сбросе давления возвратная пружина отводит шток назад, и колодки отпускают барабан.
Типичные неисправности самой камеры:
- Разрыв или потеря эластичности диафрагмы: воздух травит через вентиляцию, тормозное усилие падает или пропадает полностью.
- Закисание штока из-за коррозии или грязи: шток «клинит» в любом положении, тормоз может быть постоянно затянут или не срабатывать.
- Разрушение возвратной пружины: после сброса давления шток не возвращается, колодки остаются прижатыми к барабану → перегрев и ускоренный износ.
- Трещины или коррозия корпуса: видимые дефекты, сопровождающиеся утечками воздуха и падением давления в контуре.
Механические повреждения (например, от камня) или естественный износ диафрагмы через 5-7 лет эксплуатации - веские причины для замены. Но важно помнить: камера - исполнительный механизм. Если проблема в управляющем сигнале или в магистрали, новая камера ничего не решит.
Симптомы, при которых замена тормозной камеры действительно нужна
Прежде чем лезть в пневмосхему, проверьте эти признаки. Если хотя бы один из них подтверждается - замена камеры, скорее всего, необходима.
- Свист или шипение в районе колеса при отпущенном тормозе. Приложите руку к вентиляционному отверстию камеры - почувствуете непрерывную струю воздуха. Это классический признак разрыва диафрагмы.
- Тормозное усилие на одном колесе заметно слабее, чем на других. Такое выявляется при проверке на роликовом стенде или по сильному локальному нагреву барабана после обычного торможения. Частая причина - подклинивание штока или частичная потеря хода.
- Визуальный перекос или наклон штока камеры. Случается при деформации корпуса после удара. Шток упирается в рычаг не по оси, тормоз работает неровно, возможны заедания.
- Масляные подтеки на корпусе камеры (при влажно-масляной подготовке воздуха) - указывают на повреждение уплотнений штока.
Если эти симптомы отсутствуют, а тормозная система работает с перебоями («не отпускает», «не берет» или «тупит» на всех колесах), причина почти наверняка не в камерах.
Пять ситуаций, когда замена тормозной камеры не поможет
Очень часто механики меняют камеру на одном колесе, а неисправность остаётся. Ниже перечислены реальные источники симптомов, похожих на поломку камеры.
- Неисправный тормозной кран (клапан управления). Кран может залипать в открытом или закрытом положении, пропускать воздух в магистраль при отпущенной педали. Диагностика: проверьте давление в магистралях манометром. Если проблема проявляется на всех колесах одновременно - с высокой вероятностью виноват кран.
- Засорение или пережатие пневмомагистрали (трубки или шланга). Грязь, влага или заводской дефект перекрывают сечение. Воздух доходит до колеса частично или с задержкой. Тормоз может «схватывать» с опозданием или медленно отпускать. Замена шланга решает проблему без замены камеры.
- Поломка или неправильная регулировка энергоаккумулятора (для стояночного тормоза). Энергоаккумулятор - это мощная пружина, которая затягивает тормоз при падении давления. Если в его управляющей полости есть течь или заклинил клапан, пружина может не до конца отходить даже при поданном воздухе. Симптом: колесо постоянно подтормаживает. Решение - ремонт или замена энергоаккумулятора в сборе.
- Загрязнение или коррозия внутри тормозного барабана. Иногда кажется, что «камера не отпускает», а на самом деле колодки прикипели к барабану из-за ржавчины или наростов на фрикционных накладках. Особенно часто бывает после длительного простоя. Проверьте: вывесите колесо и попробуйте провернуть его рукой.
- Износ или деформация регулировочного рычага. Рычаг соединяет шток камеры с разжимным кулаком. Если он закис, согнулся или ослабло крепление, усилие передаётся неправильно. Замена камеры при неисправном рычаге бесполезна.
Диагностический алгоритм: как не ошибиться с ремонтом тормозной системы
Чтобы сэкономить время и бюджет, следуйте этой последовательности проверок. Не меняйте детали наугад.
Шаг 1. Локализуйте проблему. Определите, неисправность на одном колесе или на всей оси/всём полуприцепе.
- Если на одном - вероятны проблемы с камерой, её штоком, шлангом или энергоаккумулятором.
- Если на всех колёсах одной оси или всего полуприцепа - проверяйте общие элементы: клапан управления, магистраль от седла, регулятор тормозных сил.
Шаг 2. Проверьте давление и герметичность. Подключите тестовый манометр к диагностическому порту на камере. Подайте команду на торможение (или подтормаживание стояночным тормозом). Сравните показания с нормой (обычно 6-8 бар). Если давление приходит, а колесо не тормозит - неисправна камера.
Шаг 3. Осмотрите и прослушайте систему. При работающем компрессоре и накачанной системе нанесите мыльную эмульсию на все соединения. Пузырьки укажут на утечку. Особое внимание - штуцерам камеры и шлангам.
Шаг 4. Проведите динамический тест. Затормозите несколько раз с разной интенсивностью, затем сразу проверьте нагрев барабанов. Перегретый барабан говорит о подклинивании. Если нагревается только один - причина в его механизме (камера, рычаг, энергоаккумулятор). Если все - проблема в общем управлении.
Пример из практики. В сервис привезли полуприцеп с жалобой: «не отпускает стояночный тормоз на левом колесе, поменяли камеру - не помогло». Диагностика показала залипший клапан управления энергоаккумулятором на этой оси. Замена камеры оказалась лишней. Ремонт клапана обошелся втрое дешевле, чем две новые камеры.
Когда обращаться в профессиональный грузовой сервис
Самостоятельная диагностика тормозной системы сложна и опасна. Даже с опытом, без манометров и стендов легко ошибиться. Если вы не уверены в причинах, лучше обратиться в специализированный грузовой автосервис, где:
- проведут измерение давления в каждой магистрали
- протестируют тормозные камеры опрессовкой и вакуумом
- оценят состояние энергоаккумуляторов (разборка энергоаккумулятора опасна для жизни)
- выявят скрытые дефекты пневмомагистралей
Неисправные тормоза - это прямая угроза безопасности. Регулярное техническое обслуживание полуприцепов включает проверку элементов пневмосистемы и тормозных камер. При первых признаках проблем лучше сразу провести квалифицированный ремонт пневмосистемы полуприцепа, а не гадать с заменой деталей.
